将Arduino,面包板，LED，电阻拖入工作区，连接好线。选择6引脚来控制LED灯。具体过程可以参考 1Arduino在TinkerCAD上的仿真

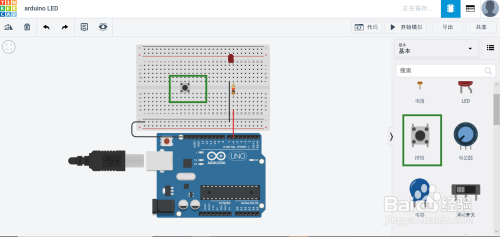

2 在组件里找到按钮将其拖入工作区域，放到面包板上

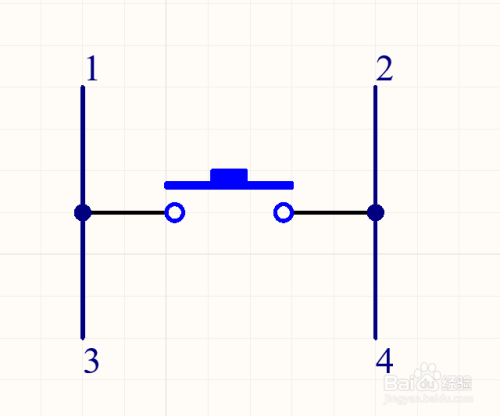

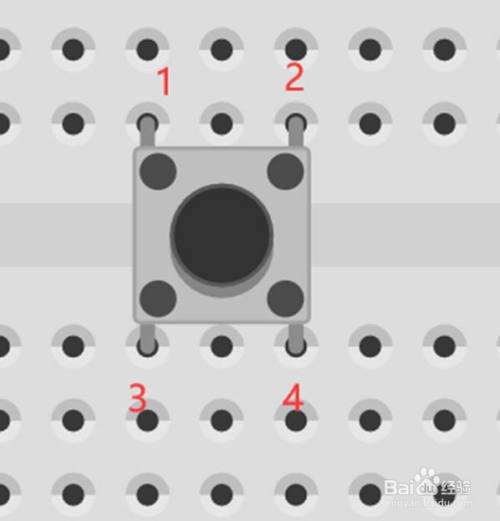

3 按钮有四个引脚，该如何接线呢。从按钮的引脚和结构可以看出按钮的4个引脚可以分为两组，1、2为一组开关，3,4为一组开关。 接1,2或3,4都可以。

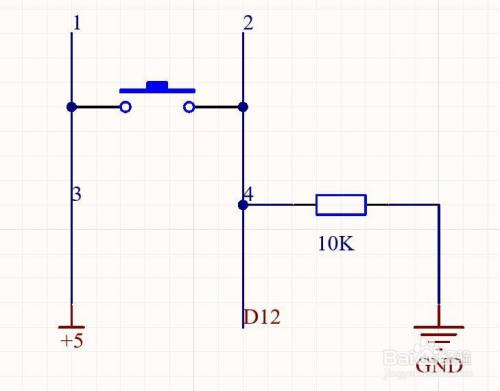

4 为了确保在按钮没有按下时Arduino的输入引脚为低电平，需要在输入引脚添加下拉电阻将引脚的电压保持低电平，当按钮按下后引脚为高电平。选择12引脚作为输入引脚。按钮电路如图所示。

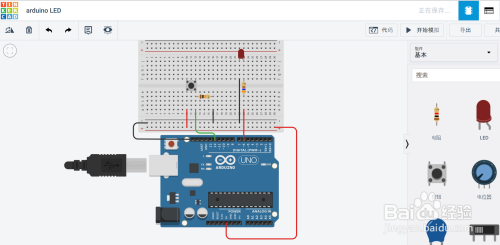

5 安装按钮电路图将按钮和Arduino连接在一起。注意下拉电阻的阻值为10K欧

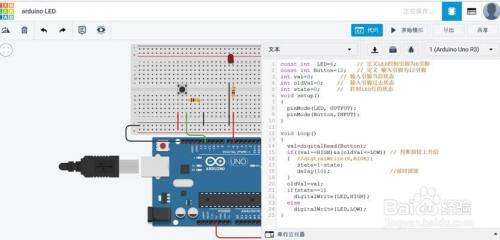

6 电路连接完成，可以写程序了，程序代码如下

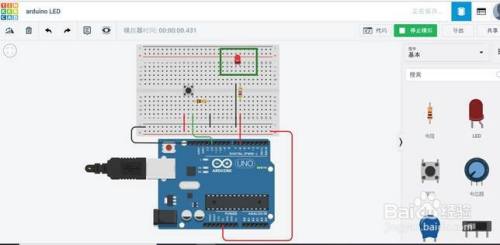

7 点击开始模拟按钮则电路正常工作，按下按钮LED灯点亮，再按一下按钮LED灯熄灭。这样就成功的通过一个按钮来控制LED灯了。
|
